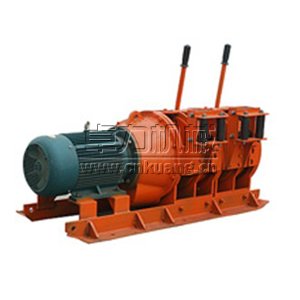

2JPB系列耙礦絞車

產品介紹

2JPB系列耙礦絞車說明書

耙礦絞車產品分類及型號意義
"耙礦絞車";"電耙",主要型號有:7.5kw;15kw;30kw;55kw
2JPB耙礦絞車型號有2JPB-7.5，2JPB-15，2JPB-22，2JPB-30。
耙礦絞車（以2JPB-7.5為例）型號含義：
2：鋼絲繩卷筒得數量； J：卷揚機類； P：耙礦絞車； B：防爆； 7.5：電動機的功率。
耙礦絞車產品介紹

耙礦絞車主要用于金屬礦及其它礦場的坑內或露天做礦石搬運及充填工作。主要用于水平耙運，也可用于傾角不大的斜坡耙運，不能作為提升設備。司機可以在絞車旁用手操縱，也可以離絞車數米以至數十米處用按鈕實行距離操縱。

耙礦絞車由纏繞在卷筒上的鋼絲繩牽引耙斗作往返運動來耙運物料。

耙礦絞車由絞車，耙斗，滑輪三大主要部分組成。

耙礦絞車主要用于金屬礦及其它礦場的坑內及露天場所，在水平及傾斜度不大的工作面上作礦物耙運及填充工作。

耙礦絞車的技術參數

項目	耙礦絞車型號
項目		2JPB-7.5	2JPB-15	2JPB-22	2JPB-30	2JPB-55
主鋼絲繩平均拉力不少于KN		8	14	20	27.5	44
平均速度±5% m/s	主鋼絲繩	1.0	1.1	1.2	1.2	1.2
平均速度±5% m/s	副鋼絲繩	1.0	1.5	1.6	1.6	1.8
鋼絲繩直徑mm	主鋼絲繩	9.3	12.5	14.0	15.5	18.5
鋼絲繩直徑mm	副鋼絲繩	9.3	11.0	11.0	14.0	16.0
卷筒	直徑mm	205	225	280	280	350
	輪緣直徑mm	350	435	510	510	625
	寬度mm	80	125	160	160	180
容繩量	主卷筒m	45	80	80	90	100
容繩量	副卷筒m	45	100	100	110	130
電動機	型號	YB132M-4	YB160L-4	YB180L-4	YB200L-4	YB250L-4
	功率KW	7.5	15	22	30	55
	轉速r/min	1440	1460	1470	1470	1470

表2JP系列耙礦絞車基本參數

產品型號	電動機功率kw	主鋼絲繩平均拉力kw	平均速度±5% m/s		主鋼絲繩直徑mm	主卷筒容繩量m
			主鋼絲繩	副鋼絲繩
2JP-4 2JPB-4	4.0	≥4.0	0.75	0.75	8	45
2JP-7.5 2JPB-7.5	7.5	≥8.0	1.00	1.00	10
3JP-7.5 3JPB-7.5
2JP-15 2JPB-15	15.0	≥14.0	1.10	1.50	12	80
3JP-15 3JPB-15
2JP-22 2JPB-22	22.0	≥20.0	1.20	1.60	14
3JP-22 3JPB-22
2JP-30 2JPB-30	30.0	≥27.5			16	90
3JP-30 3JPB-30
2JP-45 2JPB-45	45.0	≥35.5
2JP-55 2JPB-55	55.0	≥44.0		1.80	18	100
3JP-55 3JPB-55
2JP-75 2JPB-75	75.0	≥54.0	1.32		20	180
2JP-90 2JPB-90	90.0	≥61.9	1.30		22	125
2JP-110 2JPB-110	110.0	≥78.4			24	110

耙礦絞車主要構成

耙礦絞車有減速裝置、主卷筒、副卷筒、操縱裝置、鋼繩導向裝置和電動機。這些部件分別裝在殼體內外，殼體是一個具有較好鋼性的部件，既起保護、支撐作用，又承受全部載荷。它用螺栓固定在與基礎相連的二根滑道上。雙筒絞車有一個主卷筒（裝在右側，即靠近電動機的一側），一個副卷筒（裝在左側）。三筒絞車有一個主卷筒（裝在中間），二個副卷筒（裝在左邊和右邊）。三筒絞車也可以裝二個主卷筒（裝在右側和中間），一個副卷筒（裝在左側），每一個卷筒都相應有一個操縱裝置和一個鋼繩導向裝置。
耙礦絞車的安裝 絞車的安裝方法有臨時的和長期的兩種。臨時安裝可用柱子支撐頂柱或加鋼質拉桿，長期安裝須用混凝土打基礎。基礎的深度視安裝處土質情況而定，最少500mm。如重新安裝閘帶應注意在操縱手把松下時，閘帶與制動輪之間留有適當空隙，以免過熱和過度磨損。安裝完成后，要檢查各固定連接處是否牢固可靠。用手轉動卷筒2~3轉，靈活無卡阻后方可接線開車。
耙礦絞車的使用注意事項
A、使用前一定要認真閱讀《使用說明書》；
B、鋼絲繩的長度應使耙斗處在終點位置時，留在卷筒上的鋼絲繩不少于3圈；
C、絞車的護罩如密封裝置要保持完好，以免砂石礦粒進入機內，加速機件的磨損；
D、電機啟動后，嚴禁兩操縱手柄同時按下；
E、經常檢查潤滑部位，如有漏油、缺油，應及時修理并加油補足；
F、絞車正常工作1300~1600小時候，應檢修一次；
G、卷筒槽纏繞的鋼絲繩不能超過輪緣。
H、絞車在出廠前已加好潤滑油，使用前不需要再加注，正常運轉120小時后，潤滑油更換一次。
I、絞車的潤滑

圓柱齒輪減速器從本體上部油孔注入稀油，油量以侵入下部齒輪一個齒高為宜，污油從本體下部排油孔排出。
行星齒輪減速器從左蓋油孔注入潤滑脂，倒出污油時須將此孔轉至下部。
卓力"耙礦絞車";"電耙",質量保證一年。
