產品介紹

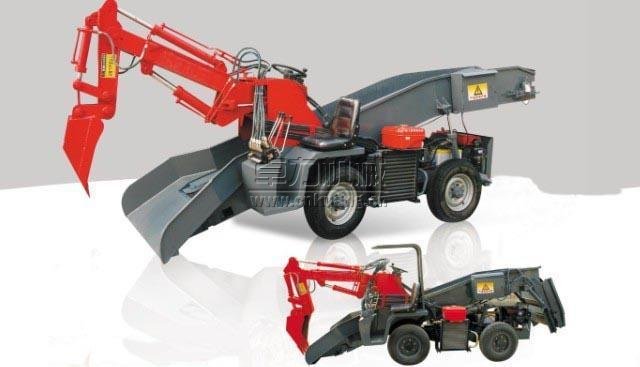

扒渣機又名挖掘式裝載機由機械手與輸送機相接合，扒渣和輸送裝車功能合二為一，集扒、挖、耙、裝、運、卸行走于一體，行走、挖掘、采集、輸送、裝車、清理場地六種功能，連續高效生產，具有安全環保、能耗小、效率高的特點。

適用范圍
ZWY液壓挖掘式裝載機是一種連續生產的高效率出礦設備 ，主要用于鐵路隧道施工、礦山平巷、斜巷掘進、引水洞和國防洞窟施工中的裝載作業。
是狹小場地施工保證高產、高效、低安全風險、低成本；增強市場競爭力。
適用于坡度≤25º的大、中型巷道。
工作條件是：巖石的普氏硬度f(wàn)≤12，塊度≤700mm。

工作原理
本機靠履帶推進鏟取巖石并通過鏟斗將石料扒進自身的刮板輸送機，輸送機從尾部將巖石卸入自卸汽車、梭式礦車或其它轉載設備上去。同時也可利用反鏟挖掘臂扒取遠處的巖石，也可以用鏟斗來清理工作面。

結構特點
1、扒取力大，裝載能力強。采用密封潤滑式履帶，張緊履帶裝置調節方便，使用壽命長；采用挖掘機專用斗齒堅固耐用，互換性好。
       采用電動全液壓傳動，結構緊湊，推進力大，扒取范圍廣，可以全斷面裝巖，不留死角，不需人工輔助清理工作面；
2、輸送機從尾部能將巖石卸入自卸汽車、梭式礦車、側卸式礦車、皮帶機、箕斗等其它轉載設備上去。（卸載高度可根據用戶需要進行設計）
3、主要?jiǎng)幼鞑捎孟葘?dǎo)閥控制，操作輕松簡便，安全舒適，機動靈活，爬坡能力強，工作平穩無沖擊，性能可靠，維修方便；
4、可加裝液壓破碎錘，對巷道底板、側幫底部進行破碎、修護、爆破后大塊巖石、煤塊等進行破碎錘碎等功能。
5、可以利用工作臂實現掌子面排險，全斷面裝巖，不留死角，不需人工輔助清理工作面。
6、具有優良的人性化設計，液壓系統采用風冷，有座椅，有駕駛棚，有行程超限、油溫超高、油路堵塞、電機過載等報警系統，極大地減輕了工人的勞動強度。司機操作本機時安全、輕松、舒適。

ZWY液壓挖掘式裝載機型號意義
例如型號：ZWY-80/45L；
Z——煤礦用裝載機Z；
W——裝料型式：挖掘?yàn)閃(挖)；
Y—— 驅動方式：Y液壓式；
80——裝載能力 ：?jiǎn)挝粸閙3/h / 裝機功率kW；
45——補充特征：軌輪式G、履帶式L、輪胎式T。

ZWY-80液壓挖掘式裝載機參數
項目       單位    主要參數
挖掘?qū)挾?nbsp; mm     3000
挖掘高度  mm     2100
卸渣高度  mm     1760
卸載距離  mm     2500
下挖深度  mm     420
運輸槽高度     mm     500
履帶內側寬度  mm    1020
集料板寬度     mm    1820
刮板鏈速度     m/s   0.2-07
系統使用壓力 Mpa 31.5
工作油溫     ℃     ≤80
整機重量      t      ≤9.8
外形尺寸     長  mm  6750
                 寬  mm  1620
                 高  mm  2060

ZWY-150液壓扒裝機技術參數
裝載能力m³/h：150
爬坡度 度：28
裝渣寬度mm：4200(標準臂)、5800（加長臂）
扒取高度mm：3100
卸渣高度mm：1800-2600
下挖深度mm：800
行走速度Km/h：1.5
刮板鏈速度m/s：0.5
電機總功率kw：45+2.2
液壓油箱容積L：260
額定工作壓力Mpa：18
履帶板內側寬度mm：1000
離地高度mm：260
接地比壓Mpa：0.07
噪聲dB(A)：97
整機重量t：11.5
外型 尺寸長mm：7900     寬mm：2000    高mm：2300

液壓挖掘式裝載機 斷面空間 選型
輪胎式液壓挖掘式裝載機適宜的斷面：1.6*1.6米；1.8*1.8米；2*2米的斷面。
軌輪式裝巖機適宜的斷面：80型1.8*1.8米；100型2.5*2.5米；120型2.4*2.5米；150型2.5*2.8米；160型3.2*3.2米的斷面。選購這款機型主要是根據自己運輸?shù)V料的機械設備來定[如使用的是有軌運輸，礦斗礦車運礦、梭式礦車運礦等軌道運輸]。
履帶式挖掘裝載機適宜的斷面：80型2*2.2米；100型2.6*2.6米；100型2.2*2.4；120型2.3*2.6米；120型2.8*2.8；150型2.5*2.9米；150型3.5*3.5米；180型2.8*3.3米；180型3*4米；180型4*4米；200型4*4米；220型4.5*4.5米；260型5*5米；312型5*5米；330型5*5米的斷面。
大坡度斜井適宜的斷面：80型履帶式2.4*2.5米斷面最大工作坡度30度坡；100履帶型2.6*2.6米斷面最大工作坡度25度；120履帶型2.4*2.4米斷面最大工作坡度28度；150履帶型3.5*3.5米斷面最大工作坡度28度；180履帶型4*4米斷面最大工作坡度32度；120履帶型2.8*2.8米斷面最大工作坡度32度；312履帶型5*5米斷面最大工作坡度30度。

大斷面或全斷面施工時常用的主要設備配套如下：
有軌裝運：門架式鑿眼臺車，錨桿支護，立爪或耙斗軌道式裝巖機（裝渣機），10~30立方梭式礦車或礦用大斗車，12噸或25T牽引電機車，混泥土噴射機或輸送泵，鋼模板臺車組合配套施工。
無軌裝運：3臂或4臂輪胎及履帶式電動液壓鑿巖臺車，噴錨支護、錨桿臺車，挖斗履帶式裝巖機，20~25噸礦用卡車或坑內卡車[小次輪小東風]，混凝土噴射機或輸送泵，整體鋼模板臺車。
無軌裝運的優點是生產效率高，機動性好，可克服大坡度工作，回轉半徑小，工作力度強、速度快，不受條件限制等等實用優點。雖然先期投入較高但施工成本又低又快且工程質量好，安全又環保性不斷在提高，是地下施工洞采掘進的普遍采用施工方法。

安全操作
（一）操作扒渣機是一項技術活，提示：未經培訓，非專業人員一定不要操作，經培訓的工作人員在非工作時間一定要把挖斗落地，防止意外發生。
（二）在上、下崗前必須檢查涉及安全的部件部位，實現安全運轉，保障設備完好工作狀態。
（三）牢記每一項手柄對應的工作，扳動手柄時要穩。
（四）扒渣機工作時，禁止安全距離內有人，出現故障或有異常雜音，應立即停車檢查，并切斷總電源。

注意事項
（一）操作臺上有兩個操作手柄。右手柄前后方向控制小車前進后退運動，左右方向控制扒渣臂上下傾動運動。左手柄前后方向控制扒渣板打下和抬起，左右方向控制機架左右擺動。右手柄前后方向推動控制的是比例閥，可以根據推動角度控制小車運行速度，推動角度越大速度越快；兩個手柄其余方向推動控制的是換向閥，只可換向不可調速，速度調節是通過液壓系統中節流閥預先調節好。
（二）機架前端有一個限位開關，撞倒該開關后小車自動停車。由于操作小車運動速度不同，慣性作用會使小車停止距離不同，前行程開關位置一般設在中速撞擊后讓小車停住而不撞擊緩沖器，實際操作時由于有鋼包位置限制，小車不用走到前極限位置。機架后端有兩個限位開關，靠前的是一個減速開關，撞倒它后會輸出信號控制小車減速，待小車撞到靠后的限位開關時迅速停車。
（三）機架左右擺動各設一個限位開關，一個控制最大工作轉角10°，另一個控制維修工位最大轉角45°，維修工位轉角可根據工作場地實際需要設定。
（四）扒渣臂傾動和扒渣板打下距離由液壓缸最大行程限定。
（五）行走小車上的調整螺桿接頭上的Ф10銷軸屬于安全銷。當出現異常情況，傳動系統受力超過設計扒渣力2～3倍時，此銷會被切斷，起到保護液壓馬達、鏈條等件的作用。如果發生安全銷被切斷現象，必須分析事故原因，制定解決措施后才可回復原結構。
（六）扒渣機驅動系統的液壓系統有過載保護功能，使用時系統壓力不得超過設計壓力。
（七）行走小車行程開關設置在滿足扒渣行程即可，不能讓行走小車經常撞擊彈簧緩沖裝置。

產品標簽：ZWY液壓挖掘式裝載機　 ZWY-80、ZWY-120、ZWY-150挖掘式裝載機
