產品介紹

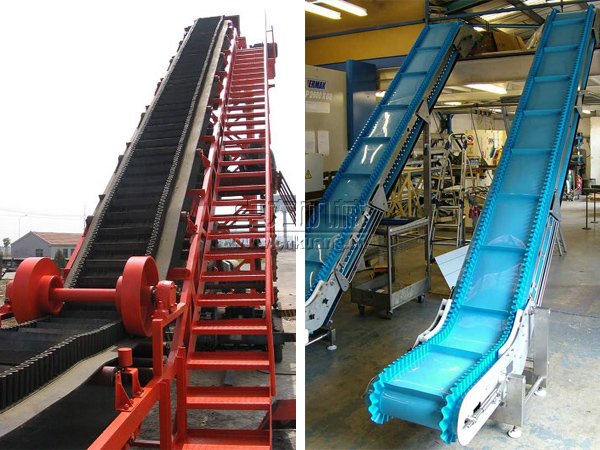

DTC大傾角帶式輸送機主要用于散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶，輸送傾角為0-90度(70度以下最好)本系列產品廣泛用于煤炭、糧食、建材、化工、水電、農業、港口和冶金等行業部門。在環境溫度為-19度 --+40范圍內輸送堆積密度為0.5-2.5T的各種散裝物料。對于有特殊要求的物料，如耐高溫或具有酸堿性、油類物質的物料，可根據需要采用相應材料特殊設計。具有通用帶式輸送機水平或小傾角輸送可靠性高，節能和提升物料可靠經濟的有點。

應用范圍
①、可以廣泛用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業。
②、可在-25~40℃的環境范圍內輸送堆積密度為0.5-2.5t/m³的各種散裝物料。
③、最大輸送角度為90°，最大輸送物料的塊度為550mm。

山東卓力工礦優質供應DTC系列大傾角皮帶機，型號有：DTC80/15/2Χ75S、DTC80/15/2Χ90S、DTC80/20/2Χ110S、DTC80/20/160S、DTC80/30/2Χ220S、DTC80/20/280S、DTC80/20/315S、DTC80/30/2Χ400S、DTC100/30/2Χ185S、DTC100/25/250S、DTC100/40/2Χ250S、DTC100/80/2Χ280S、DTC100/30/2Χ315S、DTC100/30/2Χ450S、DTC120/75/2Χ315S、DTC120/75/2Χ500S、DTC80/30/132X、DTC80/25/200X、DTC80/25/2Χ75X、DTC100/55/2Χ110X

DTC系列大傾角(上、下)運帶式輸送機技術參數表

型  號	輸送量 (t/h)	帶寬	帶速	輸送長度	傾角	滾筒直徑	托輥直徑	裝機功率
DTC80/15/2Χ75S	150	800	2	400	25°	Φ630	Φ89	2Χ75
DTC80/15/2Χ90S	150	800	2	600	25°	Φ630	Φ89	2Χ75
DTC80/20/2Χ110S	200	800	2.5	500	25°	Φ830	Φ89	2Χ110
DTC80/20/160S	200	800	2.2	400	25°	Φ1000	Φ108	160
DTC80/30/2Χ220S	300	800	2.5	500	20°	Φ1250	Φ108	2Χ220
DTC80/20/280S	200	800	2	600	25°	Φ1000	Φ108	280
DTC80/20/315S	200	800	2	700	25°	Φ1000	Φ108	315
DTC80/30/2Χ400S	, 300	800	2.5	1600	0-16°	Φ1280	Φ108	2Χ400
DTC100/30/2Χ185S	300	1000	2.2	600	25°	Φ1000	Φ108	2Χ185
DTC100/25/250S	250	1000	2	400	25°	Φ1000	Φ108	250
DTC100/40/2Χ250S	400	1000	2	700	20°	Φ1000	Φ108	2Χ250
DTC100/80/2Χ280S	800	1000	3	400	20°	Φ1250	Φ133	2Χ280
DTC100/30/2Χ315S	300	1000	2	400	20°	Φ1030	Φ108	2Χ315
DTC100/30/2Χ450S	300	1000	2.5	2000	0-16°	Φ1280	Φ133	2Χ450
DTC120/75/2Χ315S	800	1200	3	500	20°	Φ1250	Φ133	2Χ315
DTC120/75/2Χ500S	750	1200	2.5	1000	0-16°	Φ1280	Φ133	2Χ500
DTC80/30/132X	300	800	2	300	0-(-25°)	Φ1000	Φ108	132
DTC80/25/200X	250	800	2	500	0-(-25°)	Φ1000	Φ108	200
DTC80/25/2Χ75X	250	800	2	400	0-(-25°)	Φ1000	Φ108	2Χ75
DTC100/55/2Χ110X	550	1000	2	400	0-(-25°)	Φ1000	Φ108	2Χ110

優點及用途
波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。
驅動裝置：是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。
傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。
壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。
托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。
托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。
拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。
拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。
機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。
